Sistema Automático para Soldagem e
Armazenamento de Bobinas de Capacitor
Sistema Automático
para Soldagem e
Armazenamento de
Bobinas de Capacitor

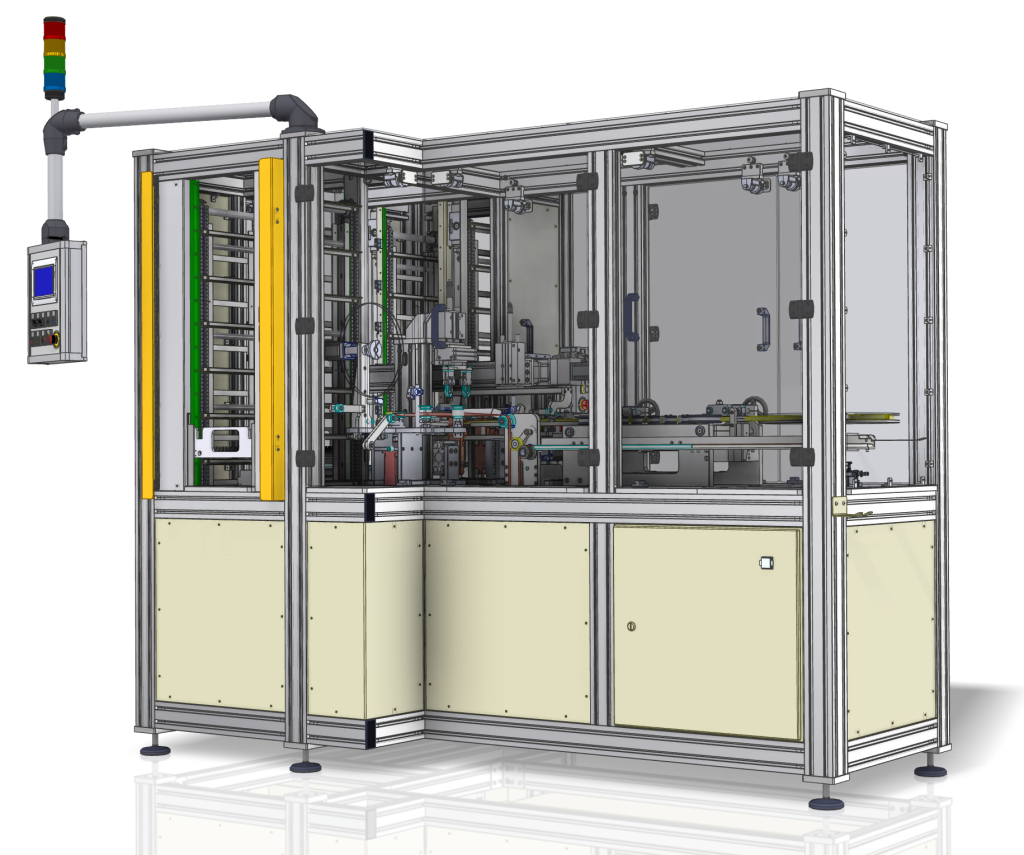

Este projeto envolveu o desenvolvimento de um equipamento totalmente automatizado, dedicado ao processo de soldagem de bobinas de capacitores recém-bobinadas em plates metálicos condutores, seguido de armazenamento ordenado em bandejas específicas.
O sistema foi concebido para garantir ritmo contínuo de produção, precisão de processo e segurança operacional, atendendo rigorosamente às normas da NR-12.
Principais funcionalidades e características técnicas:

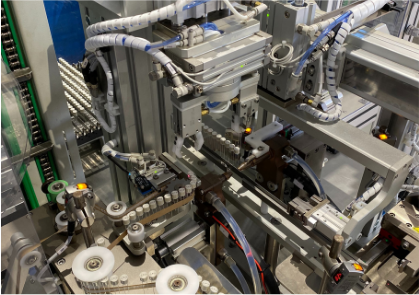

- Soldagem Automatizada de Bobinas A célula executa a fixação precisa das bobinas sobre o plate metálico, seguida por soldagem automatizada com controle rigoroso de posicionamento, garantindo qualidade e repetibilidade do processo.
- Sistema de Manuseio e Armazenamento Inteligente Após a soldagem, o equipamento realiza a movimentação automática dos plates soldados para uma bandeja dedicada, utilizando atuadores pneumáticos e servoacionamentos para garantir posicionamento exato e operação sincronizada.
- Alimentação e Extração de Bandejas com Magazines Equipado com magazines para bandejas vazias e cheias, que permitem acúmulo e substituição contínua por operadores sem a necessidade de parada da máquina, garantindo autonomia e fluidez operacional.

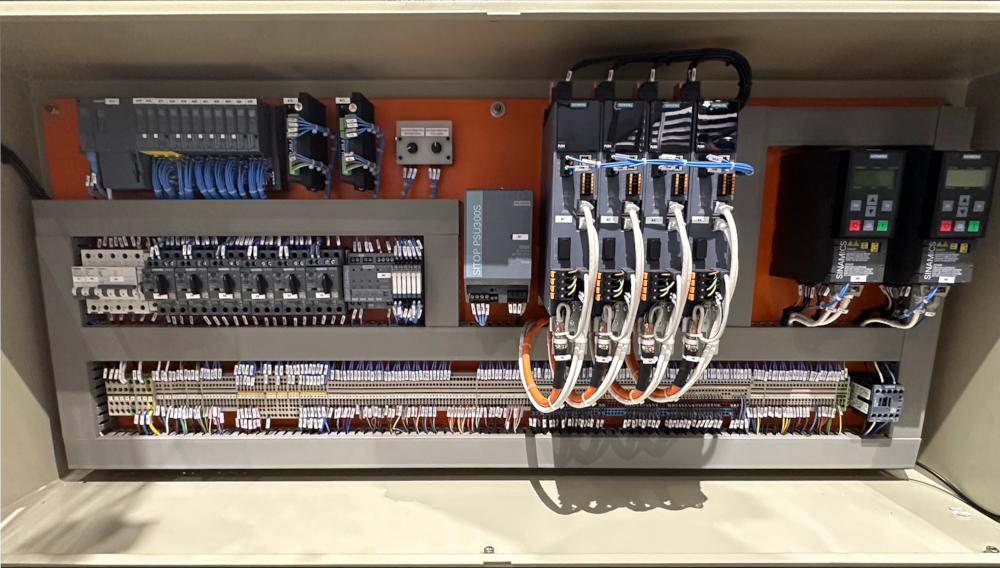

- Arquitetura de Automação Avançada
- Controlador lógico programável (PLC Siemens ou Beckhoff) gerencia toda a lógica de processo.

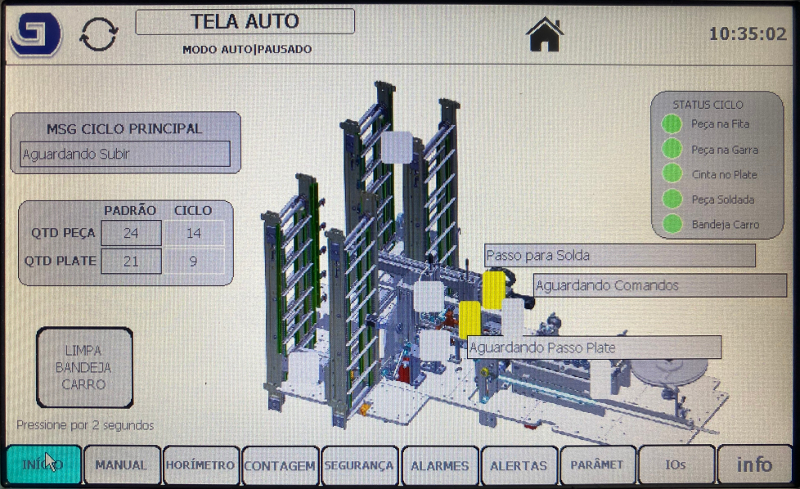

- Interface Homem-Máquina (IHM Siemens ou Beckhoff) para monitoramento, diagnósticos e ajustes de parâmetros operacionais.
- Servo motores Siemens ou Beckhoff, que proporcionam movimentos de alta precisão em eixos críticos do processo.
- Sistema pneumático com componentes da linha SMC, assegurando confiabilidade e performance em movimentos de fixação, alimentação e descarga.
- Segurança conforme NR-12 O equipamento foi inteiramente projetado e construído em conformidade com a Norma Regulamentadora 12, com proteções físicas, sensores de segurança e lógica de controle segura implementada no PLC.
Resultados e benefícios entregues:
- Ganho significativo em produtividade e repetibilidade de processo.
- Redução de falhas humanas e retrabalho.
- Otimização do layout fabril com redução de intervenções manuais.
- Conformidade com exigências de segurança e qualidade industrial.
